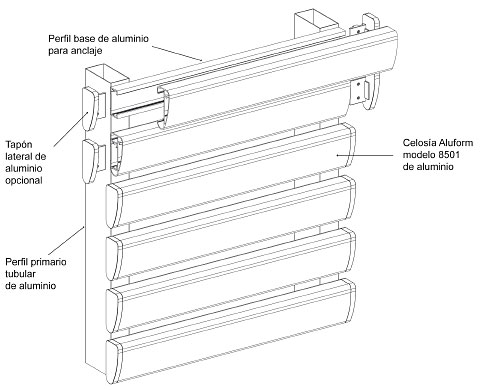

Celosía Louver Aluform modelo 8501 |
 |
| |
|
|
Separación entre perfiles primarios tubulares
| |
A |
B |

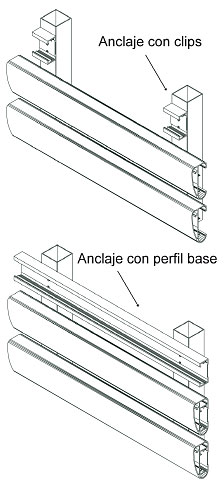

| Anclaje con clips |
200 mm. |
2000 mm. |
| Anclaje con perfil base |
200 mm. |
3000 mm. |

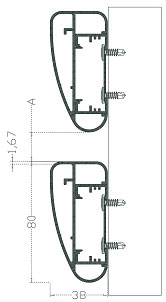

Separación entre lamas
|
|
Anclaje de lamas
Separación variable
entre lamas de 10
hasta 60 mm, conforme
a las necesidades de
diseño del proyecto. |
| |
|
|
| |
ANCLAJE |
| |
Clips |
Perfil base |
| Lamas por metro de altura |
variable |
| Separación entre lamas |
de 10 a 60 mm. |
| Peso metro lineal de lamas |
0.775 kg. |
| Peso metro lineal perfil base |
0.575 kg. |
| Peso metro lineal perfil primario tubular 40x40 |
0.550 kg. |
Peso metro cuadrado aproximado
(separación de 20 mm. entra lamas y tubular 40x40) |
14.105 kg. |
19.754 kg. |
| Ancho máximo entre soportes verticales (B) |
2000 mm. |
3000 mm. |
| Distancia inicial-final del soporte a muro (A) |
200 mm. |
200 mm. |
|
| |
|
|
|
|
| |
|
|
|
|
|
